Szakértői útmutató tervezőmérnököknek és beszerzési szakembereknek az egyedi fröccsöntött gumialkatrészek optimalizálásához, a tűrésszabványokban való navigáláshoz és a nemzetközi gyártás egyszerűsítéséhez.
Tervezési irányelvek gumi fröccsöntött alkatrészekhez
Az elasztomer alkatrészek tervezése a merev, hőre lágyuló öntéshez képest eltérő mérnöki gondolkodást igényel. Mivel a szintetikus gumi jelentős térhálósodáson megy keresztül a vulkanizálás során, az áramlási dinamika és a térfogati zsugorodás pontos geometriai korlátokat ír elő. Az egyedi gumiöntés elsődleges meghibásodási módja az inkonzisztens névleges falvastagság, ami nem egyenletes kötési sebességet, súlyos belső ürülést és felületi süllyedésnyomokat eredményez. A javasolt 1,5 mm és 5,0 mm közötti falvastagság fenntartása (miniatűr membránok esetén az abszolút funkcionális minimum 0,5 mm körüli) biztosítja a kiegyensúlyozott keverékáramlást és a termikus egyensúlyt az üregben.
A saroksugár és a húzószög közvetlenül befolyásolja a szerszám élettartamát és az alkatrész kilökési hatékonyságát. Az éles belső sarkok koncentrálják a mechanikai igénybevételt és akadályozzák az elasztomer áramlását; ezért a belső hézagsugárnak a szomszédos névleges falvastagság legalább 25%-át (minimum 0,5 mm) kell mérnie. Míg az alacsony átmérőjű gumi belső rugalmassága lehetővé teszi a kisebb alámetszések kényszerlebontását (lecsupaszítását), az oldalanként 1,0-2,0 fokos merülési szög alkalmazása továbbra is kritikus fontosságú a nagy szilárdságú anyagok (70 Shore A felett) vagy texturált felületek esetében, hogy megakadályozzák a szakadást a nagy sebességű kilökődés során.
Tömítőprofiloknál az egyedi tömítés-keresztmetszeteknél szigorúan be kell tartani az alakváltozási határokat. Névleges szorítóterhelés mellett az elasztomer tömítéseknek 15–30%-os összenyomódást kell tapasztalniuk. A tömítés túlzott mérete a tömszelence üregéhez képest hidraulikus reteszelést és idő előtti kompressziós készlet meghibásodását okozza.
| Tervezési paraméter | Ajánlott cél | RMA osztály A2 (nagy pontosságú) | ISO 3302-1 M2 osztály |
|---|---|---|---|
| Névleges falvastagság | 1,5 mm és 5,0 mm között | /- 0,10 mm (10 mm-nél kisebb méreteknél) | /- 0,16 mm (10 mm-nél kisebb méreteknél) |
| Belső filézési sugár | >= a falvastagság 25%-a | /- 0,15 mm (10-25 mm) | /- 0,20 mm (10-25 mm) |
| Vázlati szög | 1,0-2,0 fok oldalanként | /- 0,20 mm (25-50 mm) | /- 0,32 mm (25-50 mm) |
| Undercut Depth | < 5% mechanikus mag nélkül | /- 0,25 mm (50-80 mm) | /- 0,40 mm (50-80 mm) |
1. táblázat: Főbb tervezési paraméterek és az RMA Class A2 Precision és az ISO 3302-1 Class M2 fröccsöntési szabványok összehasonlítása.

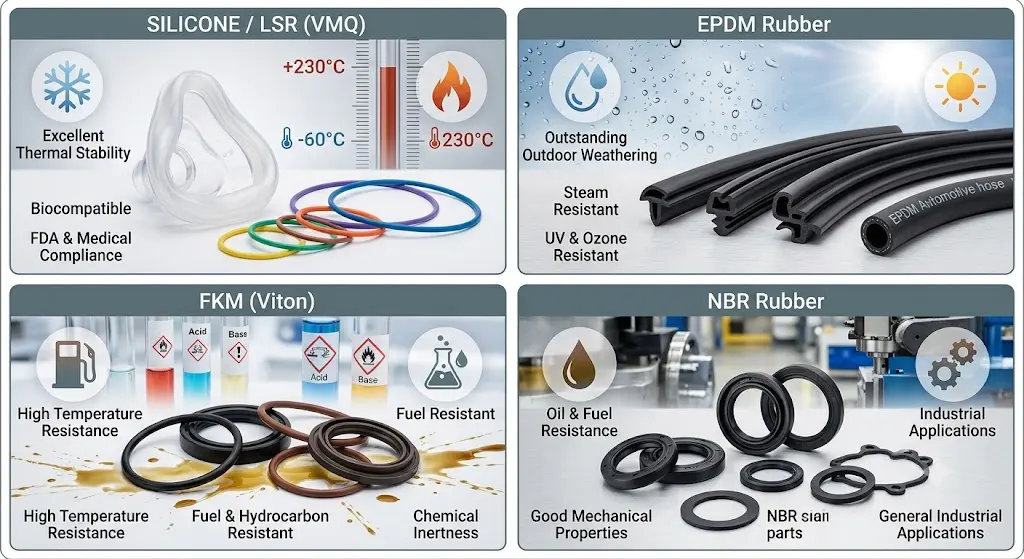

Anyagválasztás: szilikon, EPDM és speciális elasztomerek
Az optimális elasztomer keverék kiválasztása megköveteli a kémiai polimer szerkezetek összehangolását a működési környezet követelményeivel. A vulkanizálás során elért térhálósodási sűrűség közvetlenül befolyásolja a fizikai tulajdonságokat, beleértve a szakítószilárdságot, a keménységmérő keménységét (Shore A) és a nyomószilárdság ellenállását. A kompressziós halmaz a nyomóerő feloldása után fennmaradó maradandó alakváltozást jelenti. A kompressziós beállított százalékos értéket matematikailag a következőképpen fejezzük ki: C = [(t0 - t1) / (t0 - tn)] * 100, ahol t0 az eredeti minta vastagsága, t1 a minta végső vastagsága a visszanyerés után, és tn a távtartó rúd magassága.
A szilikon gumi (VMQ / folyékony szilikon gumi - LSR) szervetlen szilícium-oxigén gerinccel rendelkezik, amely -60 °C és 230 °C közötti hőmérsékleti stabilitást mutat. Az LSR rendkívüli biológiai kompatibilitást és alacsony kompressziós készletet biztosít, így az első számú választás orvosi és élelmiszerrel érintkező alkalmazásokhoz. Az etilén-propilén dién-monomer (EPDM) nem poláris szénhidrogén-vázat használ, amely kiemelkedően ellenáll az ózonnak, a poláris oldószereknek, a gőznek és a kültéri időjárás viszontagságainak, lényegesen alacsonyabb nyersanyagköltséggel, mint a szilikon. A fluor-szén elasztomerek (FKM / Viton) szén-fluor kötéseket használnak, hogy kiváló folyadékellenállást biztosítsanak az agresszív aromás szénhidrogénekkel, szintetikus üzemanyagokkal és koncentrált vegyszerekkel szemben 250 °C-ig.
| Elasztomer polimer típus | Keménységi tartomány | Szerviz hőmérséklet (C fok) | Szakítószilárdság | Legfontosabb szabályozási megfelelőség |
|---|---|---|---|---|
| Szilikon (VMQ / LSR) | 10-80 Shore A | -60 és 230 között | 5-11 MPa | FDA 21 CFR 177.2600, USP Class VI |
| EPDM gumi | 40-90 Shore A | -45 és 150 között | 8-20 MPa | NSF 61 (ivóvíz), újrahasznosítható TPV opciók |
| Fluorelasztomer (FKM) | 50-90 Shore A | -20 és 250 között | 10-18 MPa | UL94 V-0 lángbesorolás, autóipari OEM-specifikációk |
| Nitril (NBR) | 30-90 Shore A | -30 és 120 között | 7-18 MPa | Kereskedelmi üzemanyag/olaj expozíciós szabványok |
Az észak-amerikai piacokon a megfelelési kötelezettségek előírják az összetett formulázási szigort. Az élelmiszerekkel való ismételt érintkezésre szánt termékeknek az FDA 21 CFR 177.2600 szabványban felsorolt összetevőket kell használniuk. Az egészségügyi összetevők USP VI. osztályú biológiai reaktivitástesztet igényelnek, amely szisztémás és intrakután értékelések során igazolja a nem toxicitást. Az ivóvízelosztó részek NSF 61 tanúsítványt igényelnek, hogy biztosítsák a zéró mérgező kioldódást környezeti és fokozott melegvíz-expozíció esetén.
A fröccsöntési folyamat, szerszámozás és minőségbiztosítás
A gumi fröccsöntés alapvetően különbözik a hőre lágyuló feldolgozástól a hordó hőkezelését illetően. A gumikeverékeket egy szabályozott hőmérsékletű hordóban 70-90 °C-on lágyítják, hogy fenntartsák a folyadék viszkozitását anélkül, hogy idő előtti térhálósodást (perzselést) idéznének elő. A nagy befecskendezési nyomás (1000-2000 bar) a homogén előmelegített gumit egy fűtött formaüregbe (160-200 C) kényszeríti. Az üregben lévő hőenergia gyors vulkanizálást indít el, a folyékony polimert rugalmas szilárd mátrixsá alakítja az alkatrész kilökése előtt.
Folyamatarchitektúra összehasonlítása: Befecskendezés vs. tömörítés vs. átvitel
- Fröccsöntés: Teljesen automatizált, zárt üreges töltés. Gyors ciklusidők (30-120 másodperc). Ideális nagy volumenű, összetett geometriákhoz, amelyek RMA osztályú A2 tűréshatárt igényelnek. Magas kezdeti szerszámberuházás.
- Transzfer öntés: Félautomata, közepes pontosságú. Az előre megmért dugattyúerők egy edényből a zárt formaüregekbe jutnak. Alacsonyabb szerszámköltség, mint a befecskendezés; alkalmas kis-közepes mennyiségekhez és fémbetét-öntéshez.
- Kompressziós öntés: Kézi előforma betöltés a nyitott üregbe. Hosszabb ciklusidők (3-10 perc). Alacsony szerszámbefektetés; a legalkalmasabb nagy formátumú tömítésekhez, kis térfogatú futásokhoz és ultranagy durométeres keverékekhez.
A minőség-ellenőrzési protokollok a szabványos ASTM D2000 kiemelő rendszert használják ki. Egy tipikus anyagfelirat, például az ASTM D2000 M2BG714 B14 EA14 meghatározza a polimer családot (BG = NBR), a keménységmérő keménységet (70 /-5 Shore A), a minimális szakítószilárdságot (14 MPa), valamint a speciális vizsgálati követelmények utótagjait a kompressziós készlethez (B14) és a folyadékellenálláshoz (EA14).
| Formázási hiba | Kiváltó ok elemzése | Megelőző tervezés / folyamatmegoldás |
|---|---|---|
| Túlzott vaku | elégtelen szorítóerő; kopott elválási vonalak; túlzott befecskendezési nyomás | Növelje a bilincs űrtartalmát; az elválási vonalak újratervezése; alkalmazzon kriogén deflash utófeldolgozást |
| Rövid lövés (alultöltés) | Idő előtti gyógyulás (perzselés); rekedt levegő; elégtelen felvételi hangerő | Mikroszellőzőnyílások beépítése (0,02 mm mélység); alacsonyabb hordó hőmérséklet; optimalizálja a futó méretét |
| Porozitás / hólyagosodás | Illékony anyagok vagy nedvesség rekedt a vegyületben; hiányos vulkanizálás | Vákuumos öntőrendszerek megvalósítása; meghosszabbítja a gyógyulási tartózkodási időt; előszárított alapanyagok |
| Flow Marks / Kötött vonalak | Alacsony olvadási hőmérséklet; a magok közötti áramlási frontok rossz összeolvadása | Növelje a befecskendezési sebességet; növelje a penész felületi hőmérsékletét; áthelyezni a kapupozíciókat |
Költséghajtók, prototípuskészítés és partnerválasztás
Az egyedi gumiöntvény egységgazdaságossága az amortizált szerszámköltségektől, a nyersanyag tömegétől, a ciklusidőtől és az utófeldolgozási követelményektől függ. Az alkatrészenkénti matematikai költségmodellt egységköltség = (szerszámköltség / teljes gyártási mennyiség) anyagköltség [(gép órabér * ciklusidő) / üregszám] utófeldolgozási költség.
A szerszámköltségek az üregszámtól, az acélminőségtől (pl. P20 vs. edzett NAK80/H13) és a futórendszer kialakításától függően változnak. Egy együreges prototípus öntőforma általában 2500 és 6000 dollár közötti ára 2-3 hét átfutási idővel. A gyártási többüregű edzett acél szerszámok (8-32 üreg) 12 000 és 45 000 dollár között mozognak, ami 4-6 hetet igényel a gyártáshoz, a T1 mintavételhez és a CMM méretellenőrzéséhez.
Kis mennyiségű (500-5000 egység) gyártáshoz az alumínium lágy szerszámok vagy 3D-nyomtatott formabetétek (magas hőmérsékletű fotopolimer gyanták felhasználásával) költséghatékony áthidaló megoldást jelentenek. Míg a gyors prototípuskészítés felgyorsítja az érvényesítést, a mérnököknek figyelembe kell venniük az anyagtulajdonságok kisebb eltéréseit a prototípus adalékgyanták és a végső fröccsöntött gyártási vegyületek között.
Gyártópartner értékelési keretrendszer
A nemzetközi és a közeli gyártási partnerek értékelésekor a beszerzési csapatoknak ellenőrizniük kell a beszállítókat a legfontosabb minőségi és mérnöki mérföldkövek alapján:
- Minőségügyi rendszer tanúsítványai: ISO 9001 (általános minőség), IATF 16949 (autóipar) vagy ISO 13485 (orvosi eszközök).
- Házon belüli DFM és szimuláció: Fejlett formaáramlás-elemzési képességek a légcsapdák, a töltési egyensúly és a térfogati zsugorodás előrejelzésére az acél vágása előtt.
- Fejlett fröccsöntési szakértelem: Bizonyított tapasztalat többlövéses vagy betétes ráfröccsöntésben (a gumi közvetlen fém- vagy műanyag felületekhez való ragasztása vegyi alapozóval).
- Szerszám tulajdonjog és garancia: Fizetéskor a teljes tulajdonjog a vevőre száll át, az aktív gyártási élettartamra szóló élettartam-garanciával kombinálva.
Gyorsítsa fel egyedi gumiformázási projektjét
Töltse fel CAD-fájljait még ma, hogy átfogó tervezési gyártási (DFM) áttekintést kapjon, beleértve a tolerancia-felhalmozási elemzést, az összetett ajánlásokat és az azonnali gyártási árajánlatot.
Kérjen DFM-értékelést és árajánlatotGyakran Ismételt Kérdések
Melyek az egyedi gumi fröccsöntött alkatrészek legfontosabb tervezési szabályai?
Tartsa az egyenletes falvastagságot 1,5 mm és 5,0 mm között, adja meg a falvastagság legalább 25%-ának megfelelő belső kivágási sugarakat, alkalmazzon 1,0 és 2,0 fok közötti huzatszöget oldalanként, és tervezze meg az alkatrészeket a szabványos RMA A2 osztályú precíziós tűrésekhez igazítva.
Hogyan válasszunk a szilikon és az EPDM között a gumiformázó projektemhez?
Válassza a szilikont (VMQ/LSR) szélsőséges hőmérsékletekhez (-60-230 °C), biológiai kompatibilitáshoz, FDA/USP-megfelelőséghez vagy alacsony tömörítési készlet követelményeihez. Válassza az EPDM-et a költséghatékony kültéri alkalmazásokhoz, amelyek nagy ellenállást igényelnek az ózonnal, az időjárással, a gőzzel és a poláris folyadékokkal szemben.
Mennyi a gumi fröccsöntés tipikus alkatrészköltsége, és milyen tényezők befolyásolják?
Az egységköltség függ az anyagválasztástól, az alkatrész térfogatától, a kikeményedési időtől, az üregek számától és a kioltási módszertől. A nagy kavitációs szerszámok drámaian csökkentik az alkatrészenkénti munkaerő- és gépi időköltségeket nagy gyártási mennyiségek esetén.
Mennyi ideig tart a gumi alkatrészek fröccsöntő szerszámainak elkészítése?
A prototípus vagy a puha szerszámozás általában 2-3 hetet vesz igénybe. A többüregű acélformák gyártása általában 4-6 hetet vesz igénybe, beleértve a szerszámtervezést, a CNC-megmunkálást, az EDM-feldolgozást és a kezdeti T1-minta validálását.
Melyek a gyakori hibák a gumi fröccsöntésnél, és hogyan előzhetem meg ezeket?
A gyakori hibák közé tartozik a villanás (melyet precíz elválasztó vonalak és kriogén felvillanás mérsékel), a rövid felvételek (amelyeket a vákuumszellőztetés és a beégés elleni küzdelem megakadályoz) és a belső porozitás (vákuummal segített fröccsöntéssel és optimalizált térhálósodási ciklusokkal szabályozott).
Milyen FDA vagy orvosi minőségű követelmények vonatkoznak a gumialkatrészekre az Egyesült Államokban?
Az élelmiszerrel érintkező alkatrészeknek meg kell felelniük az FDA 21 CFR 177.2600 szabványnak. Az orvosi minőségű összetevők USP VI osztályú biológiai értékelési vizsgálatot igényelnek, míg az ivóvíz összetevők NSF 61 tanúsítványt igényelnek.
Hogyan hasonlítható össze a fröccsöntés a gumi alkatrészek kompressziós vagy transzferöntésével?
A fröccsöntés kiváló méretpontosságot, automatizált konzisztenciát és gyors ciklusidőt biztosít nagy mennyiségek esetén. A transzferöntés költséghatékony közepes térfogatú és betétes ragasztás esetén, míg a kompressziós fröccsöntés a legalacsonyabb kezdeti szerszámköltséget kínálja kis térfogatú vagy nagy formátumú alkatrészekhez.
