Puha tapintású elasztomerek, például hőre lágyuló elasztomerek (TPE) vagy hőre lágyuló poliuretánok (TPU) merev műanyag, fém vagy nyomtatott áramköri lapok (NYÁK) fölé öntése javítja az ergonomikus fogást, csillapítja a vibrációt, és folyadéktömör behatolás elleni védelmet hoz létre. Azonban a termék meghibásodása – például a határréteg leválása, a süllyedésnyomok, az elhúzódó hűtési ciklusok vagy az alkatrész túlzott vetemedése – gyakran a falvastagság nem megfelelő kialakítására vezethető vissza.
Az általános tervezési irányelvek gyakran javasolják az egyenletes 2,0 mm-es falvastagság fenntartását. A gyakorlatban az optimális héjvastagság nagymértékben függ az adott hordozóanyagtól, a szerkezeti megerősítési igényektől, az áramlási hossz arányától és a tapadási követelményektől. Ez a műszaki útmutató pontos vastagsági mátrixokat, folyamatmegfontolásokat, szerkezeti DFM-szabályokat és érvényesítési protokollokat vázol fel a fröccsöntési alkalmazásokhoz.
1. Javasolt penészedési (bőr) vastagság anyagonként és hordozónként

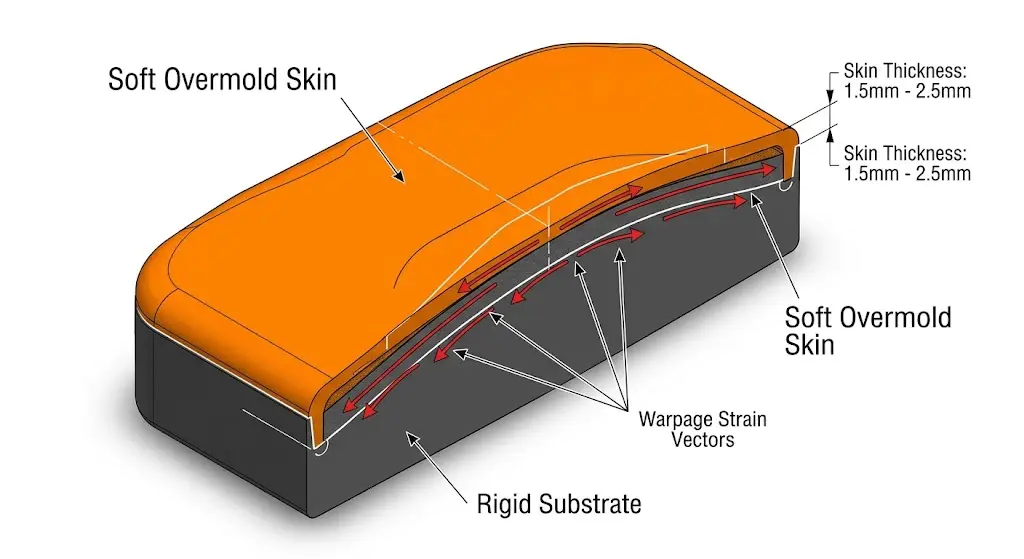

A túlöntési vastagság meghatározása megköveteli a funkcionális tapintási visszacsatolás egyensúlyát a termikus igénybevétellel, a térfogati zsugorodással és a ciklusidővel szemben. Az elasztomerek nagyobb lineáris hőtágulási együtthatóval (CLTE) rendelkeznek, mint a merev hordozók; A túl vastag, penészes héjak nagy összehúzódási feszültséget fejtenek ki hűtés közben, ami az aljzat megvetemedéséhez vagy a ragasztó nyírásához vezet.
Az alábbi mátrix pontos vastagsági határokat ad a maggyártási hordozók között:
| Szubsztrát anyag | Minimális bőrvastagság | Javasolt névleges vastagság | Maximális megerősített vastagság | Elsődleges alkalmazások és megjegyzések |
|---|---|---|---|---|
| Műszaki műanyagok (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Szórakoztató elektronika, elektromos szerszámok fogantyúi. Kiváló kémiai kötési potenciál felületi molekuláris diffúzió révén. |
| Magas hőmérsékletű poliamidok (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Autómotorházak, ipari érzékelők. A teljes kémiai tapadás eléréséhez magasabb szerszámhőmérsékletre van szükség. |
| Félig kristályos műanyagok (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Az alacsony felületi energia megnehezíti a kémiai kötést; nagymértékben támaszkodik a mechanikus reteszelő tulajdonságokra. |
| Fémek (Pröccsöntött alumínium, cink, acél) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Sebészeti műszerek, nagy teherbírású berendezések markolatai. A magas hővezető képesség gyorsan megolvad; előmelegítést igényel. |
| Tokozott PCB-k és elektronika | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Alacsony nyomású fröccsöntés vagy finom átöntés. A vastagságnak védenie kell a kényes alkatrészeket a szorítónyomás ellen. |
Tervezési megjegyzés: A puha tapintású markolatokhoz általában 1,5-2,5 mm névleges vastagság szükséges a megfelelő tapintási csillapítás eléréséhez. Az 1,0 mm alatti vastagságok merevnek tűnnek, míg a 3,5 mm-nél nagyobb részek drasztikusan meghosszabbítják a hűtési időt és belső üregeket hoznak létre.
2. Minimális befecskendezhető bőrvastagság és vékonyfalú technikák
Az áramlási hosszarányok (L/T) és az olvadékviszkozitás szabályozásán múlik, hogy megbízható vékonyfalú (1,0 mm alatti) ráöntést érjünk el vaku, rövid felvételek vagy felületi tétnyomok nélkül.
Ha az áramlási hossz és a falvastagság (L/T) aránya meghaladja a 100:1-et, a stésard TPE készítmények idő előtt lefagynak. A nagy folyású TPE/TPU készítmények magas olvadékfolyási indexszel (MFI > 25 g/10 perc 190°C-on/2,16 kg) lehetővé teszik a minimális falvastagságot 0,50 mm - 0,75 mm rövid áramlási utakon (< 50 mm).
Fő eljárási és szerszámozási irányelvek vékonyfalú fröccsöntéshez:
- Megemelt szerszámhőmérséklet: Növelje az aljzat penészüregének hőmérsékletét 15°C-kal 25°C-ra, hogy megelőzze a korai lefagyást az injektálási fázisban.
- Szekvenciális szelepes kapuk vagy melegcsatornák: A nyomásesések minimalizálása érdekében a forró hegyes kapukat közvetlenül az öntési zóna vastagabb részeire ejtse.
- Nagy befecskendezési sebesség: Gyorsan töltse ki a vékony üregeket, mielőtt a bőrréteg megszilárdulna, a precíz, többlépcsős tömítőprofilok segítségével a felvillanás megakadályozása érdekében.
- Szellőztetés mélységének szabályozása: A precíziós mikroszellőztetés (0,010 mm és 0,015 mm közötti mélység) kritikus fontosságú a vékony élek közelében, hogy elkerülhető legyen a beszorult levegő égési sérülése anélkül, hogy gyanta felvillanást okozna.
3. Egységes falak, bordák, támasztékok és átmenetek tervezési szabályai
A nem egyenletes öntési vastagság differenciális zsugorodást okoz, ami helyi feszültségkoncentrációkat és élemelést hoz létre. A szigorú geometriai arányok betartása megőrzi a szerkezeti integritást és a zökkenőmentes bőr-aljzat átmeneteket.
Geometriai DFM arányok:
- Bőr-mag fal arány: A fröccsöntési vastagságnak ideális esetben meg kell egyeznie az alatta lévő hordozó falvastagságának 60-80%-ával, hogy elkerülje az aljzat hőtorzulását a sörét behelyezése során.
- Belső bordavastagság: A bordák, amelyek a penészhéj alá vagy belsejébe vannak ágyazva, nem haladhatják meg a fő öntőforma névleges falvastagságának 50%-át. (pl. a szubsztrátum borda vastagsága = 0,50 * overmold bőrvastagság).
- Belső sugarak (R): Kerülje az éles belső sarkokat. A feszültségkoncentrációs tényezők minimalizálása érdekében minden metszéspontban R = 0,5 mm-es minimális sugarat vagy a falvastagság 0,5-0,75-szörösét biztosítsa.
- Leállító lépcső és reteszelő hornyok: Soha ne fejezze be a túlpenészedést sima felületen. Tervezzen meg egy kerületi elzáró lépcsőt, amelynek mélysége megegyezik a teljes héjvastagsággal, és egy 0,5 mm x 0,5 mm-es mechanikus reteszelő horonnyal kombinálva megakadályozza a leválást a szabad szélek mentén.
4. Aljzat előkészítés, alapozók és kötésszilárdság vizsgálata
A tartós felülöntött alkatrész nagy felületi tapadási szilárdságot igényel. Az adhéziós mechanizmusok két fő kategóriába sorolhatók: Kémiai diffúziós kötés and Mechanikus reteszelés .
Felületi előkezelési módszerek:
- Atmoszférikus plazma/láng kezelés: 44 dyn/cm fölé emeli a nem poláris polimerek (pl. polipropilén) felületi energiáját, hogy maximalizálja a nedvesedést.
- Kémiai alapozók / szilán kapcsolószerek: Fémötvözetekre vagy kerámia szubsztrátumokra öntés előtt alkalmazva kovalens kötések kialakítására a bejövő elasztomer gyantákkal.
- Csiszolóanyag-szórás: Mikro érdességeket hoz létre a fémeken (Ra 2,5 - 6,3 µm), jelentősen javítva a mechanikai kulcsolást.
Szabványos tapadás-ellenőrzési tesztek:
A kötés integritását szabványos tesztelési protokollokkal értékelik:
- 90 fokos lehúzási teszt (ASTM D903 / ISO 813): Számszerűsíti azt az erőt, amely szükséges ahhoz, hogy a fröccsöntő csíkot lefejtsék az aljzatról. Az elfogadható ipari értékek a durométertől függően 3,5 és 8,0 N/mm között vannak.
- Lapnyírási vizsgálat (ASTM D1002): Kiértékeli a nyírószilárdságot húzó terhelés mellett.
Hibamód cél: Minőségellenőrzési protokollok szükségesek Összetartó kudarc (ahol az elasztomer anyag belsőleg elszakad), nem pedig Ragasztási hiba (ahol a felületen tisztán leválik a bőr).
5. Szerszámozás, légtelenítés, formaáramlás-szimuláció és költség-átváltás
A héj vastagsága közvetlenül befolyásolja a gyártási egységköltséget, a ciklusidőt és a selejt mennyiségét. Mivel a műanyag hűtési ideje exponenciálisan skálázódik a falvastagsággal (a hűtési idő arányos a falvastagság négyzetével), a vastagság növelése jelentős ciklusidő-büntetéssel jár.
Zsugorodási engedmények és CAE szimuláció:
Az öntött anyagok térfogati zsugorodása 1,2% és 2,5% között van, jelentősen nagyobb, mint a merev, hőre lágyuló műanyagok (0,4% - 0,7%). A szerszámtervezőknek ki kell számítaniuk a különbségi zsugorodást a Moldflow (CAE) elemző szoftverben, hogy biztosítsák a háló alakzatának pontosságát.
Az értékelendő legfontosabb CAE-elemzési kimenetek:
- Térfogati zsugorodás fagyáskor: Egyenletes tömörítést biztosít a vastagság átmeneteinél.
- Térfogatári eltérítés / vetemedés: Azonosítja, hogy a fém vagy NYÁK hordozó egyik oldalán az aszimmetrikus hűtés hajlító erőket indukál-e.
- Határfelületi nyírófeszültség: Kiértékeli, hogy a befecskendezési áramlási nyomás kiszorítja-e vagy károsítja-e az aljzat érzékeny jellemzőit vagy az előre elhelyezett betéteket.
Kérje Overmolding DFM áttekintését és árajánlatát
A fröccsöntési vastagság optimalizálásához ki kell egyensúlyozni a fal egyenletességét, a szerszámkialakítást, az anyagkompatibilitást és a tapintási követelményeket. Mérnöki csapatunk átfogó DFM (Design for Manufacturability) értékeléseket, Moldflow hő/vetemedés szimulációkat és gyors prototípus-készítési szolgáltatásokat nyújt.
- Átfutási idő: DFM visszajelzés 24 órán belül; prototípus szerszámozás 5-7 munkanapon belül.
- Megfelelőségi szabványok: ISO 13485, USP Class VI orvosi minőségű elasztomerek, RoHS/REACH-kompatibilis anyaglehetőségek.
Küldje be 3D CAD fájljait (STEP/IGES) az alapfelület specifikációival együtt, hogy részletes vastagság- és gyárthatósági értékelést kaphasson fröccsöntő szakembereinktől.
Gyakran Ismételt Kérdések (GYIK)
1. Milyen vastagság javasolt az általánosan elterjedt aljzatokhoz, mint például ABS, PC, alumínium és PCB?
A javasolt névleges vastagság 1,5–2,5 mm műszaki műanyagok, például ABS és PC, 2,0–3,0 mm fémek, például alumínium, és 1,5–2,0 mm tokozott PCB-k esetében, hogy biztosítsák a megfelelő védelmet anélkül, hogy túlzott hőterhelést okoznának az érzékeny elektronika számára.
2. Mekkora a minimális gyakorlati öntési vastagság, amely TPE-vel érhető el, és milyen folyamatváltozások teszik lehetővé?
A minimális gyakorlati vastagság 0,50-0,75 mm nagy átfolyású TPE/TPU készítmények esetén. Ennek eléréséhez megemelt öntőüreg-hőmérsékletre, nagy befecskendezési sebességre, szekvenciális szelepzárásra és precíziós mikroszellőztetésre van szükség az idő előtti fagyás elkerülése érdekében.
3. Hogyan tervezzek egyenletes falvastagságot, és kerüljem el a süllyedésnyomokat vagy a rétegválást?
Tartsa a fröccsöntési vastagságot az alatta lévő aljzatfal 60%-a és 80%-a között, a belső bordákat a fő öntőfal 50%-ánál nem többre tervezze, nagy átmeneti sugarakat (minimum 0,5 mm) kell beépíteni, és mechanikus reteszelő hornyokkal ellátott kerületi elzáró lépéseket kell beépíteni.
4. Hogyan készítsek elő egy aljzatot, hogy maximalizáljam a ragasztási szilárdságot a ráöntéshez?
A szubsztrátumok előállíthatók légköri plazma- vagy lángkezeléssel a felületi energia növelése érdekében, szilán kapcsoló alapozók alkalmazásával fémekhez, vagy közegszórással a mechanikai felületi érdesség létrehozására. Törekedjen a kohéziós meghibásodásra az ASTM D903 leválasztási teszt során.
5. Hogyan befolyásolja a fröccsöntési vastagság a hűtési időt és a teljes alkatrészköltséget?
A hűtési idő exponenciálisan növekszik a falvastagság négyzetével. A héj vastagságának 1,5 mm-ről 3,0 mm-re történő növelése több mint kétszeresére növelheti a szükséges hűtési ciklusidőt, jelentősen növelve az egységenkénti gyártási költségeket.
6. Mi okozza a penészesedést az éles szélek mentén, és hogyan akadályozza meg a geometria?
Hámlás akkor következik be, amikor a nyíróerők gyenge mechanikai rögzítéssel rendelkező, szabad síkban lévő élekre hatnak. Az elválasztó vonal mentén meghatározott elzáró lépés tervezése alámetszett vagy mechanikus rögzítőhoronnyal kombinálva rögzíti az élt, és megakadályozza a mechanikai kopás hatására bekövetkező leválást.
