Alumínium formák: Átfogó útmutató a típusokhoz, alkalmazásokhoz és előnyökhöz

Alumínium formák: Átfogó útmutató a típusokhoz, alkalmazásokhoz és előnyökhöz

A gyártás hatalmas és innovatív világában a szerszámok megválasztása kritikus döntés, amely meghatározhatja a projekt sikerét. Míg az acél régóta a penészkészítés hagyományos munkavégzése, egy új versenyző emelkedett a hangsúlyozásra, forradalmasítva a termékek életre keltését: alumínium. A tulajdonságok egyedi kombinációjával, a kivételes hővezető képességtől a könnyű természetig, az alumínium formák nélkülözhetetlen eszközévé váltak a mérnökök, a tervezők és a gyártók számára egy számtalan iparágban. Ez az útmutató az alumínium formák világába vezet, feltárja típusukat, alkalmazásaikat és a hagyományos anyagokhoz képest megkülönböztetett előnyeiket.

Mik azok az alumínium formák?

Az alumínium penész egy olyan eszköz, amelyet különféle gyártási folyamatokban használnak, hogy olyan anyagokat alakítsanak és formáljanak, mint például műanyag, gumi és hab. A lényege egy precíziós alumíniumötvözet-blokk, amely egy üreget tartalmaz a kívánt végtermék alakjában. Amikor egy olvadt vagy rugalmas anyagot injektálnak, öntik vagy benyomják ebbe az üregbe, akkor a penész formáját veszi át, és hűtés vagy megszilárduláskor kész részként kerül kiürítésre.

Rövid történelem és evolúció

Hihetetlen keménysége és tartóssága miatt évtizedek óta az acél uralta a penészkészítést. Azonban a gyorsabb prototípuskészítés és a költséghatékonyabb, alacsony-közepes térfogat-termelés szükségessége az alternatív anyagok feltárásához vezetett. Az alumínium alkalmazásának korai kísérletei szkepticizmussal teljesítettek, ám a CNC megmunkálásának előrelépései és a nagy szilárdságú alumíniumötvözetek (például 7075 és 6061) kialakulásának fejlesztéseként az anyag potenciálja tagadhatatlanná vált. Manapság az alumínium nem csupán másodlagos lehetőség, hanem az alkalmazások széles skálájának elsődleges választása, amely döntő szerepet játszik mindenben, az új autóalkatrészek fejlesztésétől a mindennapi fogyasztási cikkek gyártásáig. Evolúciója tükrözte az iparág gyors innováció és hatékonyság felé történő elmozdulását, így a modern gyártás sarokkövévé vált.

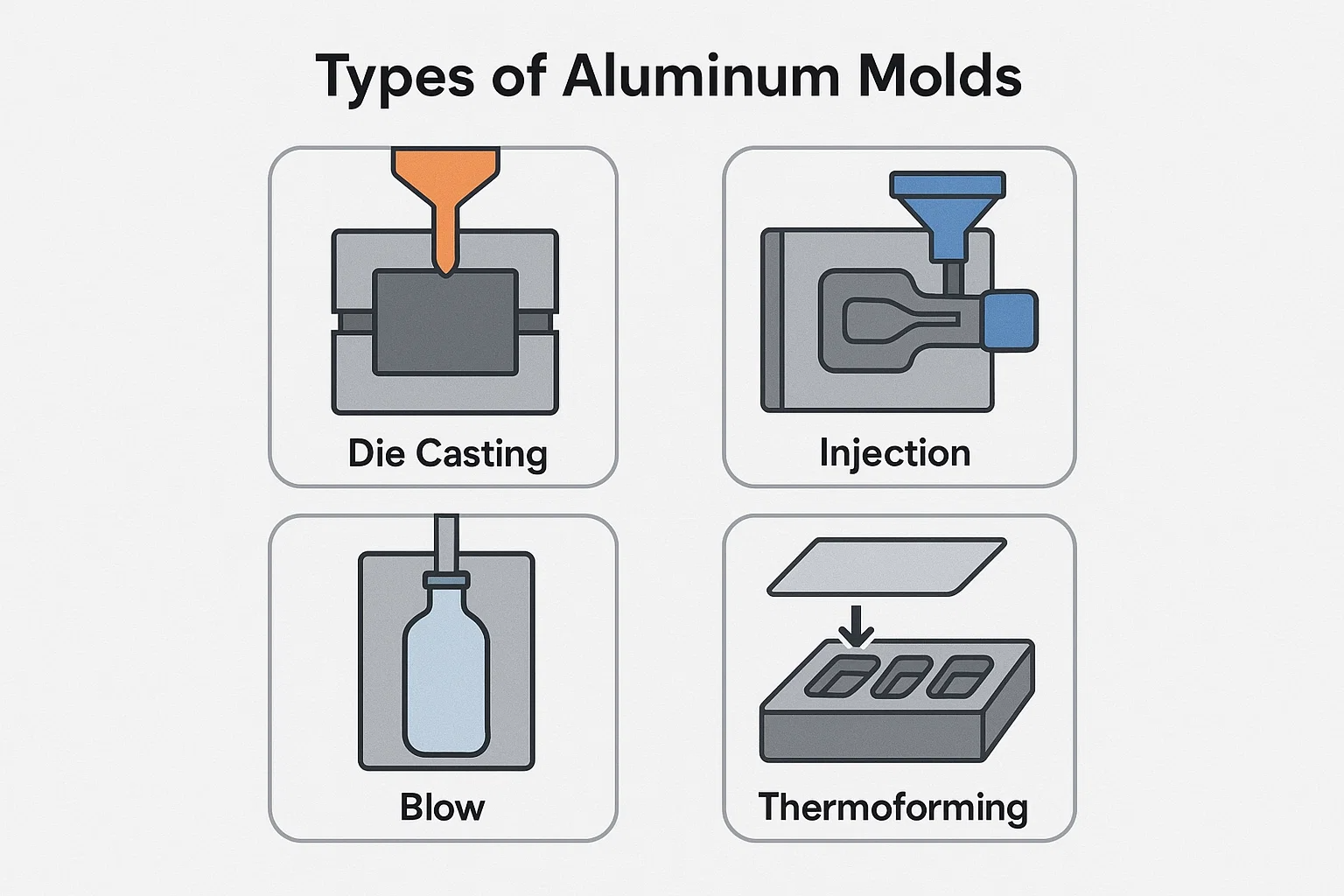

Alumínium formák típusai

Az alumínium formák hihetetlenül sokoldalúak, és kialakításuk és funkciójuk a speciális gyártási folyamathoz igazodik. Noha az alapanyag változatlan marad, az egyes penésztípusok mögötti tervezés egyedi. Az alumínium formákat két elsődleges módon kategorizálhatjuk: a gyártási folyamat alapján, amelyet támogatnak és azok sajátos alkalmazásuk alapján.

A gyártási folyamat alapján

Die öntőformák: A Die Casting egy olyan folyamat, amely a nagynyomású olvadt fémet egy penészüregbe kényszeríti. Az alumínium népszerű anyag a kész alkatrészekhez a Die castingban (például motorblokkok, kameratestek), de felhasználható maga a penész létrehozására is, különösen a prototípus készítéséhez és a rövid távú gyártáshoz. Az alumínium kiváló hővezető képessége segíti az olvadt fém gyors lehűtését, növelve az öntési ciklus sebességét.

Fröccsöntő formák: Ez talán a leggyakoribb alkalmazás az alumínium formákra. A fröccsöntés magában foglalja az olvadt műanyag injektálását egy penészbe, nagy nyomás alatt. Az alumínium kiemelkedő funkciója itt az a képessége, hogy gyorsan eloszlatja a hőt. Ez azt jelenti, hogy a műanyag gyorsabban megszilárdul, drasztikusan lerövidíti a "ciklusidőt" - az egy rész előállításához szükséges idő. A gyártó számára a gyorsabb ciklusidő közvetlenül a magasabb termelési hatékonysághoz és az alacsonyabb költségekhez vezet.

Fújó formák: A fújó öntvény egy olyan folyamat, amelyet üreges műanyag alkatrészek, például palackok és tartályok létrehozására használnak. Ez magában foglalja a fűtött műanyag cső (parison) felfújását a zárt penészben. Az alumínium formák ideálisak a fújáshoz, könnyű jellegük miatt, ami megkönnyíti őket a kezelhetőséghez és a telepítéshez, és hőképességük, amelyek elősegítik a műanyag alkatrész egyenletes lehűtését, biztosítva a folyamatos falvastagságot.

Hőformáló formák: A hőformázás egy olyan folyamat, amelyben egy műanyaglapot melegítik, amíg rugalmassá nem kerül, majd átfuttatják vagy penészbe szorítják. Gyakran vákuumot alkalmaznak, hogy a lapot a penész kontúrjába szopják. Az alumínium nagy hővezetőképessége itt elengedhetetlen, mivel lehetővé teszi a penész gyors melegítését vagy lehűtését, biztosítva, hogy az utolsó rész pontosan megőrizze alakját. Ezek a formák gyakoriak a csomagolásban, különösen az élelmiszer- és fogyasztási cikkek esetében.

Alkalmazás alapján

Műanyag formák: Ez a széles kategória sokféle terméket foglal magában, a gyermekek játékától és a háztartási cikkektől a komplex elektronikus burkolatokig. Mint már említettük, az alumínium különösen hatékony a műanyagok formájában, hőkezelő tulajdonságai és egyszerű megmunkálhatósága miatt, így a gyors prototípus és a mérsékelt térfogattermelés választott anyagává válik.

Gumi formák: Az alumínium formákat a gumi kialakításához is használják, gyakran kompressziós vagy fröccsöntéssel. Az alumínium megmunkálásának egyszerűsége lehetővé teszi a bonyolult penészüregek létrehozását olyan termékekhez, mint a tömítések, tömítések és speciális gumi alkatrészek.

Hab formák: Az olyan iparágakban, mint az autóipari és a csomagolás, a habot öntik szigetelés, ülő alkatrészek és védőbetétek létrehozására. Az alumínium formák kiválóan alkalmasak erre az alkalmazásra, mivel alacsonyabb súlyuk és kiváló hőtulajdonságuk elősegíti a hab anyagok bővítésének és megszilárdításának finom folyamatát.

Élelmiszer -formák: A csokoládétól a fagyasztott desszertekig az alumínium formák az élelmiszeripar főpontja. Korrózióállóságuk és a hő (vagy a hideg) gyors átvitelének képessége felbecsülhetetlen értékű a következetes minőség és a termelési ciklusok felgyorsítása érdekében. Az anyag szintén nem mérgező és könnyen tisztítható, megfelel a szigorú higiéniai előírásoknak.

Befektetési öntőformák: Noha ritkábban gyakori, mint más folyamatok esetében, az alumínium formák "mester" mintákként használhatók a viaszminták létrehozásához a befektetési casting folyamatban. Ez lehetővé teszi számos részletes viaszmintát előállítását, amelyeket azután kerámia formák létrehozására használnak a fémöntéshez. Az alumínium penész tartóssága és a finom részletek rögzítésére való képessége jól illeszkedik ehhez az alkalmazáshoz.

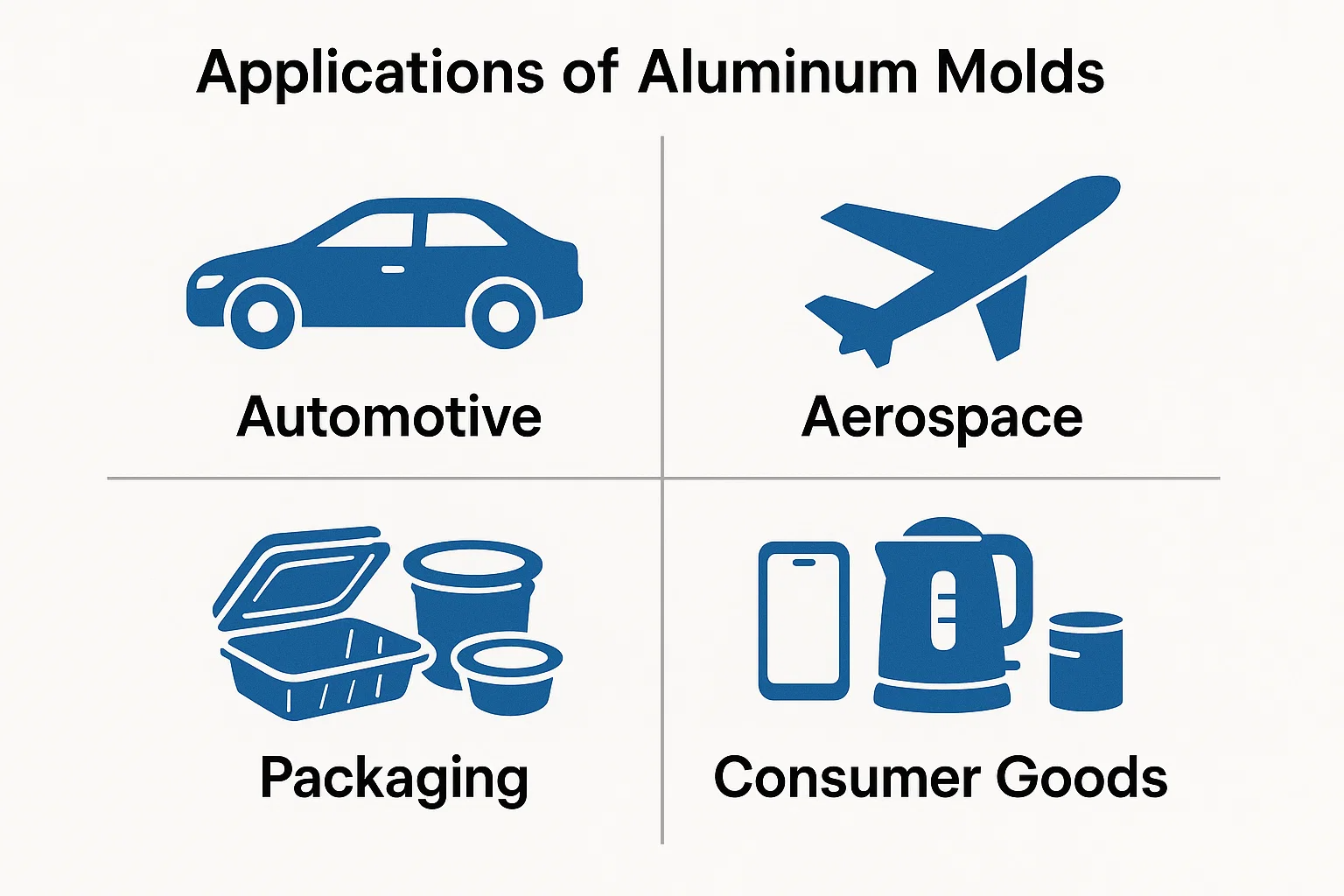

Alumínium formák alkalmazása

Az alumínium formák sokféle iparágba kerültek, amelyeket a gyorsabb, költséghatékonyabb és adaptálható gyártási folyamatok szükségessége vezet. Egyedülálló tulajdonságaik teszik őket előnyben részesített választássá a gyártás és az új termékek gyors forgalomba hozatalához szükséges vállalatok számára.

Iparágak alumínium formákkal

Autóipar Az autóipar az alumínium formák egyik fő felhasználója, különösen a prototípus készítéséhez és a belső alkatrészek alacsony volumenű előállításához. Az alumínium képessége, hogy nagy pontosságú komplex formákat hozzon létre, elengedhetetlen az alkatrészek, például műszerfalok, ajtópanelek és vágási darabok számára. Ezenkívül a gyors hőeloszlás segít csökkenteni a műanyag alkatrészek formázásának ciklusidejét, ami jelentős előnye az új járműmodellek gyors ütemű fejlesztési ciklusaiban.

Űrrepülés A repülőgépiparban, ahol a pontosság és a súlya kiemelkedően fontosságú, az alumínium formákat használják a nem szerkezeti alkatrészek és alkatrészek létrehozására mind a repülőgép belső, mind a külső számára. Könnyű természetük egyszerűsíti a kezelést az öntési folyamat során, és költséghatékonyságuk ideálissá teszi őket a speciális alkatrészek kisebb mennyiségben történő előállításához.

Csomagolás Sétáljon minden élelmiszerboltba, és számtalan példát fog látni az alumínium formák segítségével készített termékekről. A műanyag élelmiszer -tartályoktól és a palacksapkáktól kezdve a hólyagos csomagokig és a fogyasztási cikkek csomagolásáig az alumínium gyors hűtési tulajdonságai nagy sebességű tömegtermelést tesznek lehetővé. Ez a hatékonyság kritikus jelentőségű a csomagolási iparban, ahol több millió egység készül naponta.

Fogyasztási cikkek A fogyasztási cikkek piacát az innováció és a gyors termékciklusok vezérlik. - Az alumínium formák tökéletesen illeszkednek, lehetővé téve a gyártók számára, hogy gyorsan prototípust és széles termékeket állítsanak elő, beleértve az elektronikus eszközöket, a készülék alkatrészeit és a háztartási cikkeket. Az alumínium formák alacsonyabb költsége az acélhoz képest megvalósíthatóvá teszi a rövidebb piaci élettartamú vagy korlátozott kiadású futtatásokat tartalmazó termékek előállításához.

Orvosi Az orvosi ágazat a termékek széles skálájára és sterilitására támaszkodik, ideértve a diagnosztikai eszközöket, a műtéti szerszámkezelőket és az egyszer használatos orvosi berendezéseket. Az alumínium formákat használják ezeknek az elemeknek a előállításához, a szükséges pontosságot és a különféle speciális műanyag gyantákkal való együttműködés képességét. Az anyag korrózióállósága szintén alkalmas steril környezetre és ismételt tisztításra.

---

Az alumínium formák használatának előnyei és hátrányai

Noha az alumíniumnak egyértelmű helye van a modern gyártásban, a kiegyensúlyozott perspektíva megköveteli annak előnyeinek és korlátainak megértését. Az alumínium penész használatáról szóló döntés gyakran a projekt konkrét követelményeivel szembeni körültekintő mérlegeléssel jár.

Az alumínium formák előnyei

Nagy hővezető képesség Ez az alumínium formák talán a legjelentősebb előnye. Az alumínium ötször is jobb, mint az acél. Az olyan folyamatokban, mint a fröccsöntés, ez azt jelenti, hogy az olvadt anyag sokkal gyorsabban hűti és megszilárdul, drámai módon csökkentve a teljes ciklusidő - Ez a hatékonyság közvetlenül a magasabb termelési termelést és az alacsonyabb részenkénti költségeket eredményezi.

Könnyűsúlyú Az alumínium körülbelül egyharmada az acél súlya. Ez megkönnyíti az alumínium formák kezelését, mozgatását és telepítését a gépekbe, csökkentve a berendezések feszültségét és felgyorsítva a penészcserét. Az alacsonyabb súly hozzájárulhat a csökkent energiafogyasztáshoz az öntési folyamat során.

Korrózióállóság Ígykféle acéltól eltérően, a penészkészítésben használt alumíniumötvözetek, például a 7075, kiváló természetes ellenállást mutatnak a korrózióval szemben. Ez a tulajdonság elengedhetetlen a környezetben, ahol az öntőformák ki vannak téve nedvességnek vagy bizonyos vegyi anyagoknak, meghosszabbítva élettartamukat és csökkentve a karbantartási igényeket.

Könnyű megmunkálhatóság Az alumínium lágyabb fém, mint az acél, így sokkal könnyebb és gyorsabb a géphez. Egy komplex penészüreg, amely 100 órát vesz igénybe az acélból, mindössze 40 órán belül alumíniumban lehet befejezni. Ez a könnyű megmunkálás a költséghatékonyság és az alumínium formákhoz kapcsolódó gyors átfutási idők egyik fő tényezője, így azok tökéletesek gyors prototípus készítése és iterálva a mintákon.

Költséghatékonyság Az alacsonyabb anyagköltség és a csökkentett megmunkálási idő miatt az alumínium penész lényegesen olcsóbb lehet, mint egy összehasonlítható acélformát. Ez vonzó lehetőséggé teszi a korlátozott költségvetéssel rendelkező projektekhez vagy a gyártási futásokhoz, amelyek nem igényelnek az acél szélsőséges tartósságát.

Alumínium formák hátrányai

Tartósság (az acélhoz képest) Az alumínium elsődleges hátránya az alacsonyabb keménysége az acélhoz képest. Míg az alumínium formák elég erősek több ezer ciklushoz, gyorsabban elhasználódnak, mint egy megkeményedett acélformát, különösen a csiszoló anyagok, például az üvegekkel töltött műanyagok öntése esetén. Ez kevésbé alkalmas ultra-magas volumen előállításra (például millió alkatrész).

Kopásállóság Az alumínium penész felülete hajlamosabb a karcolásra, a dingingre és az általános kopásra, mint egy acélformára. Ez idővel befolyásolhatja a végtermék felületének felületét. Ez a hátrány azonban enyhíthető, ha speciális felszíni kezeléseket vagy bevonatokat alkalmaz a penészre.

---

Hogyan válasszuk ki a megfelelő alumínium penész

A projekthez megfelelő penész kiválasztása stratégiai döntés, amely jelentősen befolyásolhatja mind a költségvetést, mind a végtermék minőségét. Noha az alumínium számos előnyt kínál, ez nem mindenki számára megfelelő megoldás. Itt vannak a kulcsfontosságú tényezők, amelyeket figyelembe kell venni annak eldöntésekor, hogy az alumínium penész a megfelelő választás a projekthez.

Figyelembe veendő tényezők

Termelési kötet Ez gyakran a legfontosabb tényező. Ha a projektnek alacsony és közepes termelési futtatása szükséges (általában néhány száz-50 000 részből), akkor az alumínium penész valószínűleg a legköltséghatékonyabb és leghatékonyabb választás. A nagy volumenű előállításhoz, ahol több millió ciklusra van szükség, az acélformák kiváló tartóssága és kopásállósága hosszú távon jobb beruházást eredményez.

Rész bonyolultság A rész tervezésének összetettsége fő szerepet játszik. Az alumínium könnyű megmunkálhatósága lehetővé teszi a bonyolult és nagyon részletes penészüregek létrehozását, amelyek kevesebb erőfeszítéssel és idővel rendelkeznek, mint az acél. Ha a részednek összetett geometriája, finom textúrái vagy bonyolult tulajdonságai vannak, az alumínium penész gyorsabb és gazdaságosabb módszert nyújthat a kívánt eredmény eléréséhez.

Anyagi kompatibilitás Az a anyag, amelyet a penészelni tervez, kritikus. Az alumínium formák tökéletesek a legtöbb árucikk -műanyaghoz, mint például az ABS, PP és HDPE. Ha azonban csiszoló anyagokat, például üvegekkel töltött nylont vagy olyan anyagokat, amelyek nagyon magas feldolgozási hőmérsékletet igényelnek, akkor a penész gyorsított kopást fog tapasztalni. Ilyen esetekben szükség lehet egy tartósabb anyagra, például acélra vagy egy felszíni kezelt alumínium formára.

Költségvetés Korlátozott költségvetésű projektek esetén az alumínium formák vonzó lehetőség. Az alacsonyabb anyagköltség és a csökkentett megmunkálási idő alacsonyabb előzetes befektetés lesz. Ez ideálissá teszi őket induló vállalkozásokhoz, K + F projektekhez, és bárki, aki új terméket szeretne kipróbálni a piacon, anélkül, hogy nagy mennyiségű tőkét elkövetne a szerszámokhoz.

6. rész: Az alumínium formák karbantartása és gondozása

A megfelelő karbantartás elengedhetetlen a penész élettartamának meghosszabbításához, és az alumínium formák sem kivétel. Noha hajlamosabbak a kopásra, mint az acél, a következetes ápolási rend biztosíthatja, hogy továbbra is kiváló minőségű alkatrészeket termeljenek több ezer ciklus számára.

Tisztítási eljárások

A rendszeres tisztítás elengedhetetlen a műanyag maradványok, a felszabadító szerek vagy más szennyező anyagok felhalmozódásának megakadályozásához, amelyek befolyásolhatják az alkatrész minőségét.

• Gyengéd tisztítószerek: Használjon kifejezetten a penészkarbantartáshoz tervezett nem abrrazív tisztítószereket. A kemény vegyi anyagok vagy oldószerek károsíthatják a penész felületét és a védő bevonatot.

• Puha eszközök: Kerülje a fémkaparók vagy drótkefék használatát. Ehelyett használjon sárgaréz vagy műanyag keféket, pamut tamponokat és puha ruhákat, hogy megtisztítsa a penészfelületeket anélkül, hogy megkarcolná őket.

• Megelőző spray -k: Vigyen fel egy vékony, egyenletes réteget egy kiváló minőségű penészkibocsátó spray-ről minden gyártási futás előtt. Ez nemcsak elősegíti részben a kilökést, hanem védőrétegként is működik, megkönnyítve a jövőbeni tisztítást.

Tárolási útmutató

Ha a penész nem használható, akkor a megfelelő tárolás kulcsfontosságú a rozsda, a korrózió és a fizikai károsodás megelőzéséhez.

• Tiszta és száraz: Ellenőrizze, hogy a penész teljesen tiszta és száraz -e, mielőtt tárolja. Bármely nedvesség oxidációhoz vezethet.

• Védő bevonat: Vigyen fel egy rozsda megelőző vagy speciális penészvédő spray -t a penész minden felületére. Ez akadályt teremt a környezeti elemek ellen.

• Éghajlat-szabályozású környezet: Tárolja az öntőformákat éghajlatvezérelt területen, hogy elkerülje a kondenzációt okozó hőmérsékleti ingadozásokat.

• Megfelelő ház: Tárolja az öntőformát egy erős, lezárt tartályban vagy egy kijelölt polcon, hogy megakadályozza a véletlen dudorok vagy cseppek fizikai károsodását.

Megelőző karbantartási tippek

Ha proaktív a karbantartás, megtakaríthatja Önt a vonalon lévő költséges javításoktól.

• Rendszeres ellenőrzések: Rutinszerűen ellenőrizze a penész viselési jeleit, például karcolások, becsapások vagy erózió olyan kritikus területeken, mint a kapuk és a futók. Ezeknek a problémáknak a korai elkapása lehetővé teszi a kisebb javításokat, mielőtt azok komoly problémákká válnának.

• Kidobó PIN -ellenőrzések: Rendszeresen ellenőrizze, hogy az összes kidobócsap szabadon mozog -e, és nem ragaszkodnak -e, mivel ez stresszt okozhat a penészre, és károsíthatja a kész részet.

• Kenés: Tartsa a mozgó alkatrészeket, például a vezetőcsapokat és a perselyeket, megfelelően kenve a sima működés és a kopás megakadályozása érdekében.

Az alumínium formák jövőbeli trendei

A gyártás világa állandó evolúciós állapotban van, és az alumínium formák a változás élvonalában vannak. A technológia fejlődése és a gyorsabb termelési ciklusok iránti növekvő igény alakítja az alumínium szerszámok jövőjét.

A gyártási technikák fejlődése

A Additív gyártás (3D nyomtatás) forradalmasítja az alumínium formák készítésének módját. Noha a teljes penész továbbra is CNC -vel megmunkálható, a 3D nyomtatás felhasználható összetett belső tulajdonságok, például konformális hűtési csatornák létrehozására. Ezek a csatornák követik a penészüreg pontos kontúrjait, lehetővé téve az alkatrész egységesebb és gyorsabb hűtését, ami tovább csökkenti a ciklusidőket és javítja az alkatrészek minőségét.

Egy másik kulcsfontosságú trend a Hibrid formák , ahol egy alumínium alapot edzett acél betétekkel kombinálnak a nagy kopás olyan területeken, mint például a kapuk és a kidobó csapok. Ez az okos kialakítás mindkét világ legjobbjait kihasználja: az alumínium költséghatékonyságát és gyors hőtulajdonságait az acél tartósságával a kritikus területeken.

Új alkalmazások

Ahogy új, nagy teljesítményű alumíniumötvözeteket fejlesztettek ki, az alumínium formák használata olyan iparágakká fog kiterjedni, amelyek korábban kizárólag acélra támaszkodtak. Arra számíthatunk, hogy gyakrabban használják őket erősebb, koptató anyagokkal vagy olyan területeken, mint például az elektromos járművek gyártásában, ahol a gyors prototípus és a gyors tervezési iterációk elengedhetetlenek a versenyelőnyhöz.

---

So

Az alumínium formák a modern gyártás létfontosságú alkotóelemeként megerősítették a helyüket. Kényszerítő keveréket kínálnak Költséghatékonyság, sebesség és tervezési rugalmasság Ezt páratlanul a hagyományos szerszámanyagok. Noha ezek nem lehetnek ideális választás minden projekthez, kivételes hővezetőképességük, könnyű jellegük és könnyű megmunkálásuk miatt a prototípus készítéséhez, az alacsony-közepes térfogattermeléshez és a komplex geometriákkal rendelkező termékek számára.

A gyors innováció által meghatározott korszakban az ötlet gyors és gazdasági átalakításának képessége kézzelfogható termékré, mint valaha. Az alumínium formák biztosítják ezt a kritikus hídot a tervezés és a valóság között, felhatalmazva a gyártókat arra, hogy a termékeket gyorsabban és hatékonyabban forgalmazzák. Ezek nemcsak anyagi választást képviselnek, hanem stratégiai döntést is, amely a hatékonyságot, az innovációt és a jövedelmezőséget ösztönzi a különféle iparágakban.

Gyakran feltett kérdések (GYIK)

1. Mi a fő különbség az alumínium és az acélformák között?

• Válasz: Az elsődleges különbségek a költségek, a tartósság és a termikus tulajdonságok. Az alumínium formák általában megfizethetőbbek, könnyebbek és sokkal nagyobb hővezetőképességgel rendelkeznek, ami lerövidíti a ciklusidőket. Az acélformák azonban tartósabbak és nagyobb kopásállósággal rendelkeznek, így jobbá teszik őket a nagyon nagy volumenű előállításhoz vagy a csiszoló anyagok öntéséhez.

2. Hány alkatrészt tud előállítani egy alumínium penész?

• Válasz: Az alumínium penész élettartama nagymértékben változik az öntött anyagtól, a rész komplexitásától és a karbantartástól függően. Az alumínium formákat általában néhány száz és tízezer részből származó termelési futásokhoz használják. Megfelelő gondozással és egy nem bepattanó anyaggal néhány alumínium formája meghaladhatja a 100 000 ciklust.

3. Az alumínium formák alkalmasak -e a fröccsöntéshez?

• Válasz: Igen, abszolút. Az alumínium formákat széles körben használják a fröccsöntéshez, különösen a prototípuskészítéshez, az alacsony volumenű előállításhoz és a nem koptató műanyag termékekhez. Magas hővezető képességük lehetővé teszi a műanyag gyorsabb hűtését, ami jelentősen csökkentheti a teljes ciklusidőt.

4. Használhat-e alumínium formákat magas hőmérsékletű alkalmazásokhoz?

• Válasz: Az alumíniumötvözetek olvadáspontja, mint az acél, tehát nem alkalmasak a rendkívül magas hőmérsékletű öntési folyamatokra, mint például bizonyos mérnöki műanyagokhoz. A leggyakoribb műanyagok és gumi esetében azonban az alumínium formák rendkívül jól teljesítenek.

5. Mekkora az alumínium penész tipikus költsége az acél penészhez képest?

• Válasz: Az alumínium penész gyakran 30–50% -kal olcsóbb lehet, mint az összehasonlítható acélformát. Ez elsősorban az alumínium alacsonyabb anyagköltségének és a penész létrehozásához szükséges csökkentett megmunkálási időnek köszönhető.
